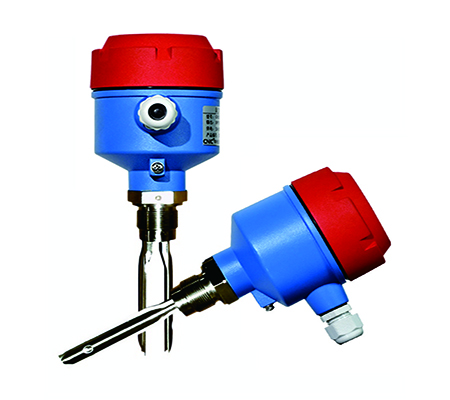

首頁 > 物（液）位計 > 物（液）位開關物（液）位開關 > CN225型音叉式物位開關
音叉式物位開關的傳感器是兩片平行的金屬片，安裝在基座上的一對壓電晶體使金屬片在一定共振頻率下振動，故稱之為音叉。當被測介質接觸到音叉時，音叉的頻率和振幅將改變，這些改變由智能電路來進行檢測、處理并將之轉換為一個開關信號。
CN225型音叉物位開關可以測量能自由流動的中等密度的固體粉末或顆粒，也可以測量與叉體材質兼容的各種液體，不受泡沫、渦流、氣體等因素的影響。
產品特點CN225型音叉物位開關工作原理根據物料對振動中的音叉有無阻力，探知料位 是否到達或超過某高度，并發出通斷信號，這種原理不需要大幅度的機械運 動，驅動功率小，不必校準，可快速低成本啟動。機械結構簡單，無機械運 動部件，無維修、無磨損，運行壽命長，靈敏而可靠。
CN225兩大類典型應用：
1、用于滿罐、中間量、空罐等高、低位置監測。
產品優勢
技術參數|
供 電： |
24VDC（標準）； 220VAC（可選） |
|
輸出方式： |
SPDT 繼電器（單刀雙擲） |
|
環境溫度： |
-20℃～70℃ |
|
介質溫度： |
-40℃～150℃ |
|
工作壓力： |
小于 2MPa |
|
介質密度： |
最低 0.6g/cm3 |
|
延 時： |
1～50s（可選） |
|
功 耗： |
0.5W |
|
高低位報警： |
現場可設置為 HLFS（高位報警方式） 或 LLFS（低位報警方式） |
|
電氣接口： |
M20*1.5 |
|
過程連接： |
1”NPT 螺紋安裝（標準，可選 BSPT））；法蘭安裝（可選） |
|
外殼防護： |
IP65 |
|
防 爆： |
Exd II CT4 |
使用注意事項1.安裝傳感器時，將其插入罐體，用扳手卡住傳感器螺紋上部的六方形擰緊即可，注意不要用擰動蘭色殼體，因為在擰緊的過程中會造成蘭色殼體與探桿間發生轉動。在出廠時殼體內部的電子單元與傳感器的連接電纜已接好，用力擰殼會使內部的連接電纜拉斷；
2.安裝施工時注意叉體不要受到強烈沖擊，以免損壞壓電晶體；
3.儀表傳感器應盡量避開物料的沖擊，水平安裝時，叉體的兩個平行叉板應取與地面垂直方式（此時叉體方向標記沖上或者沖下），以保證物料能容易地從叉板之間流出；
