首頁 > 物（液）位計 > 物（液）位開關物（液）位開關 > CN221型浮子液位開關

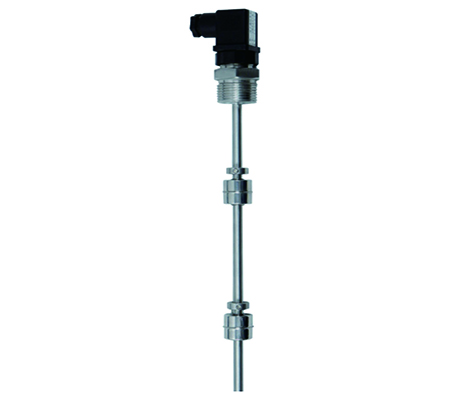

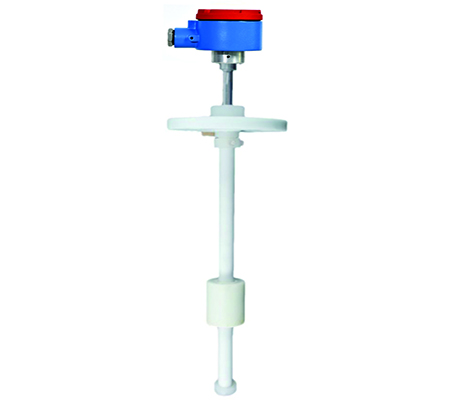

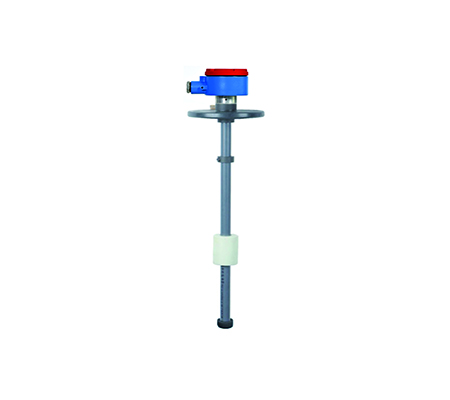

浮子沿導桿隨液位上下浮動，浮子內有永磁體，導桿內固定有干簧管，當浮子移動到干簧管附近，磁系統作用于干簧管，發出開關信號。CN221型液位開關就是一款基于最簡單浮力—磁性原理的經典應用，受到廣泛的青睞原因是高的可靠性和性價比。
CN221 系列浮筒（球）液位控制器，主要用于工業生產過程中各種貯槽、容器中貯料液位的控制與報警。當液位高于或低于設定高度時 , 能輸出 1 ～ 10 位控制信號 ( 可定制更多 ) ，供控制或報警之用。 適用于冶金、化工、船舶、環保、電站、造紙、制藥、印染、食品、市政等行業的開口或密閉容器，和工業或民用給排水的水塔，水池的液位控制與報警。
產品特點1.結構簡單，使用壽命長；
2.安裝簡便，無需維護；
3.無源接點，可直接用于控制回路；
4.開關與液體無直接接觸，不磨損；
5.檢測與泡沫、電導率、介電常數、壓力、真空、溫度、蒸汽、冷凝液、氣泡、沸騰效應和振動等無關；
6.單個裝置中可以設置多個開關點以實現多點控制，每個控制點的位置可根據客戶需要定制；
產品優勢
技術參數|
測量范圍 |
0.1～6米（大于6m特殊訂貨） |
|
單向動作精度 |
±3mm |
|
觸點容量 |
24V.DC，0.2A/220V.AC, 1A可選（防爆型24V.DC，93mA） |
|
觸點類型
|
1、單刀單擲（SPST），常開（NO） 2、單刀雙擲（SPDT），NO/NC |
|
觸點動作分類 |
S–液位上升高過控制點，開關動作 X–液位下降低于控制點，開關動作 |
|
電氣接口 |
M20×1.5 內螺紋/霍斯曼接頭/直接出線可選 |
|
防爆等級 |
Exia ⅡBT6 Ga |
|
防護等級 |
IP65 |
|
安裝不垂直度 |
≤±25° |
|
介質粘度 |
≤5000mPa.s |
|
環境條件 |
溫度-40~+80℃ 相對濕度≤90% |
使用注意事項1.安裝位置應遠離進水口，否則開關會因進水口的波動而造成誤動作；
2.若開關裝置于混凝土池壁，可加裝L型角鋼支架；
3.若開關裝置于攪拌區域，可安裝防波管或防波擋板；
4.選擇管的內徑大于浮球直徑的法蘭連接管；
5.配線時建議使用Φ8mm多芯電纜；
6.被測液體的比重必須大于浮球比重；
7.浮球的動作點已按客戶訂貨要求在出廠時調整好，請不要隨意調整浮球位置；
