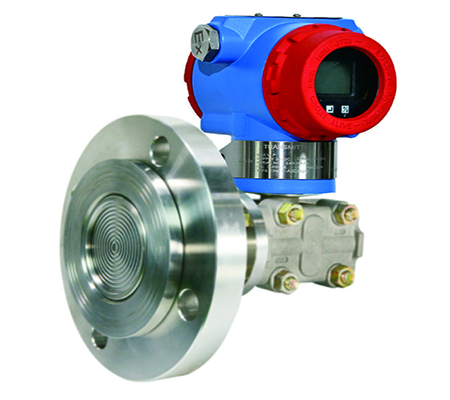

CN411－B型法蘭式液位變送器是一種多功能數字化儀表，在采用先進的、成熟的、可靠的硅傳感器或電容傳感器技術基礎上，結合先進的單片機技術和傳感器數字轉換技術精心設計而成。
核心部件單片機，其強大的功能和高速的運算能力保證了變送器的優良品質。整個的設計框架著眼于可靠性、穩定性、高精度和智能化。
具有強大的界面操作功能，數字表頭可以顯示壓力、百分比和電流，及0～100％模擬指示，按鍵操作能方便地在無標準壓力源的情況下完成零點遷移、量程設定、阻尼設定等基本參數的設置，極大的方便了現場調試。
信號轉換、信號采集與處理及電流輸出控制采用了一體化專用集成電路（ASICS），使變送器具有穩定、可靠、抗振等特點，具有良好的互換性。

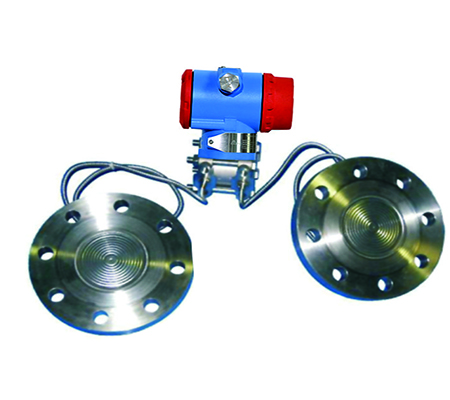

產品特點CN411-B型法蘭液位計是以法蘭形式和被測部位聯接的變送器，它運用于以下幾種情況：
1. 需要將高溫介質與變送器隔離；
2. 被測介質對變送器敏感元件有腐蝕性；
3. 被測介質是懸浮液體或具有高粘度；
4. 被測介質由于環境溫度變化或流程溫度變化而易固化或結晶；
5. 更換被測介質需用要嚴格凈化測量頭；
6. 測量頭必須保持衛生。
產品優勢
技術參數|
電源電壓 |
16~45VDC |
|
輸出信號 |
二線制 4 ～20mA DC/HART 協議數字通訊( 可選) |
|
精度 |
線性輸出: ±0.075~±0.1% 開方輸出: 在輸出壓力為4 ～100％時，為±(0.2%的標定量程＋0.05% 的上限） |
|
穩定性 |
±0.25% 60個月 |
|
啟動時間 |
在最小阻尼時，最多2 秒鐘 |
|
接液材質 |
隔離膜片:316L 不銹鋼, 哈氏合金C -276, 蒙乃爾合金或鉭（可選） |
|
排氣/液閥 |
316 不銹鋼，哈氏合金或蒙乃爾合金 |
|
法蘭接頭 |
316 不銹鋼，哈氏合金或蒙乃爾合金 |
|
防護等級 |
IP65 IP67 |
|
防爆認證： |
本安(Ex i b ⅡC T6) ;隔爆(Ex d ⅡC T6) |
|
環境溫度： |
溫度-40~+85℃ |
|
環境濕度： |
0~95%RH |
|
法蘭規格 |
DN50,DN80,DN100,2″,3″,4″,可定制 |
|
法蘭材質 |
碳鋼/304不銹鋼/316L不銹鋼/ |
使用注意事項
1. 變送器調校前請水平放置。
2. 變送器安裝至現場后，應對變送器進行零點調整。
3. 變送器在加壓之前，應安裝并緊固好過程連接。
4. 變送器應安裝在干燥的環境下，切忌雨水沖刷。在惡劣環境下，應使用變送器保護箱。
5. 禁止用戶自行拆裝變送器。
6. 通電時，不得在爆炸性/易燃性環境下拆卸變送器表蓋。
7. 請用戶自行檢查變送器供電電壓是否符合使用手冊中的供電電壓要求。
8. 變送器外接地螺釘應可靠與大地連接。
9. 變送器在爆炸性環境下的安裝必須符合國際、國家和地方的相關標準、規范以及準則。請查閱使用手冊的防爆章節所列與安全安裝相關的限定條款。
10. 本安型變送器外配安全柵的安裝使用須按其使用說明書進行。
11. 用HART通訊進行變送器標定和溫度補償時必須用我公司提供的通信設備及軟件。
